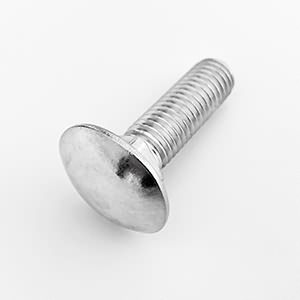

角根丸頭ボルトDIN603
- 製品番号:543
- サイズ:M5-M12
- 材質:SUS304/SUS316
- 製品紹介:角根丸頭ボルトDIN603は金屬ストラップや木材の角穴に通すことができ、反対側からスパナやレンチなどの 1 つの工具でロック ナットを取り付けることができます。
製品詳細
Size(A) | C | ΦD | K | T | L |
---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm |
M5 | 5.2 | 13 | 3.5 | 3 | 10-50 |
M6 | 6.2 | 16 | 4 | 3.5 | 12-60 |
M8 | 8.3 | 20 | 5 | 4.5 | 16-80 |
M10 | 10.3 | 24 | 6 | 5 | 20-100 |
M12 | 12.4 | 30 | 8 | 6.5 | 20-100 |
