※ 參數表中所标注的尺寸存在一定的誤差和公差,請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重爲參考值,會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出,我們需要收取相關的測試費用。
※ 極少數情況下,我司可能對現有産品模具或設計式樣進行更改,這些更改會及時公布在我們的網站上,請關注。
※ 産品照片均爲實物拍攝,但可能因規格不同,式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站内容,本公司有權追究其法律責任。

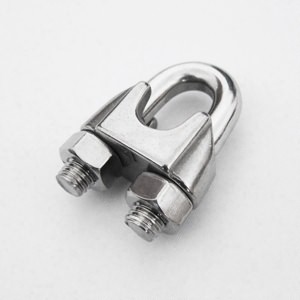

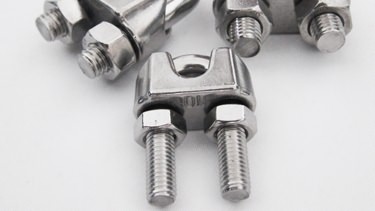

DIN741德式鋼絲繩卡頭
- 産品編号:101
- 規格尺寸:2mm-32mm
- 材質标準:SUS304/SUS316
- 産品标簽:
- 産品簡介:不鏽鋼鋼絲繩卡頭,也稱不鏽鋼夾頭,鋼絲鎖扣,适用于對鋼絲繩兩端的固定及鎖緊,可配合鋼絲繩套環使用,易拆卸,規格爲對應所使用的鋼絲繩直徑。DIN741爲德式标準,是使用最廣泛的一種卡頭,我司通常備有大量現貨庫存。
規格(ΦS) | A | C | H | L | 單重 | 參考價格(元/個) | |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | kg | SUS304 | SUS316 |
2 | M3 | 15.5 | 10 | 19 | 0.007 | 1.50 | 2.10 |
3 | M4 | 20 | 10 | 23 | 0.012 | 1.60 | 2.30 |
4 | M4 | 20 | 10 | 23 | 0.013 | 1.70 | 2.40 |
5 | M5 | 23 | 10 | 29 | 0.017 | 2.00 | 2.80 |
6 | M6 | 26 | 11 | 33.5 | 0.028 | 2.60 | 3.70 |
8 | M6 | 29 | 15 | 35 | 0.037 | 3.20 | 4.50 |
10 | M8 | 34 | 17 | 44 | 0.068 | 4.50 | 6.30 |
12 | M10 | 40 | 20.5 | 55 | 0.124 | 7.80 | 11.00 |
14 | M10 | 43 | 21.5 | 56 | 0.136 | 8.40 | 11.80 |
16 | M12 | 49 | 25 | 67 | 0.211 | 12.50 | 17.50 |
18 | M12 | 52 | 30 | 79 | 0.260 | 14.00 | 19.60 |
20 | M12 | 52 | 30 | 79 | 0.261 | 15.50 | 21.70 |
22 | M12 | 60 | 34 | 88 | 0.345 | 20.00 | 28.00 |
24 | M12 | 67 | 34 | 86 | 0.354 | 28.00 | 39.20 |
26 | M14 | 65 | 37 | 110 | 0.531 | 34.00 | 47.60 |
30 | M16 | 74 | 43 | 112 | 0.661 | 38.00 | 53.20 |
32 | M16 | 74 | 43 | 115 | 0.668 | 38.00 | 53.20 |
-
