※ 參數表中所标注的尺寸存在一定的誤差和公差,請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重爲參考值,會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出,我們需要收取相關的測試費用。
※ 極少數情況下,我司可能對現有産品模具或設計式樣進行更改,這些更改會及時公布在我們的網站上,請關注。
※ 産品照片均爲實物拍攝,但可能因規格不同,式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站内容,本公司有權追究其法律責任。

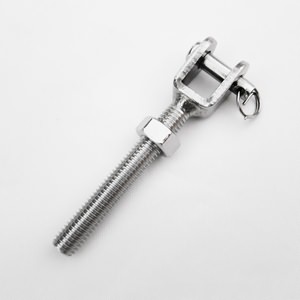

叉型螺栓
- 産品編号:511
- 規格尺寸:M5-M20
- 材質标準:SUS304/SUS316
- 産品标簽:
- 産品簡介:不鏽鋼叉型螺栓,可用于連接簡單連接,也可用作花籃螺絲配件
Size(A) | W | T | h | D | L | H | 單重 |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | kg |
M5 | 9 | 2.5 | 9 | 5 | 40 | 65 | 0.018 |
M6 | 9 | 2.5 | 9 | 5 | 45 | 70 | 0.025 |
M8 | 10 | 3 | 10 | 6 | 53 | 81 | 0.038 |
M10 | 11 | 4 | 10 | 8 | 60 | 92 | 0.072 |
M12 | 11 | 4 | 14 | 10 | 76 | 115 | 0.109 |
M16 | 15 | 6 | 18 | 12 | 100 | 150 | 0.287 |
M20 | 24 | 7 | 30 | 15 | 115 | 180 | 0.542 |
