※ 參數表中所标注的尺寸存在一定的誤差和公差,請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重爲參考值,會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出,我們需要收取相關的測試費用。
※ 極少數情況下,我司可能對現有産品模具或設計式樣進行更改,這些更改會及時公布在我們的網站上,請關注。
※ 産品照片均爲實物拍攝,但可能因規格不同,式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站内容,本公司有權追究其法律責任。

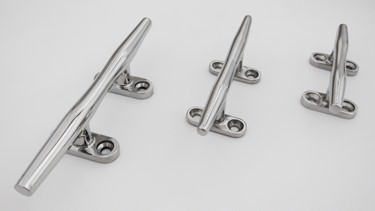

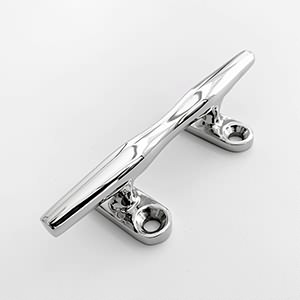

圓索栓
Size | A | B | C | D | E |
---|---|---|---|---|---|
inch | mm | mm | mm | mm | mm |
4'' | 102 | 36 | 25 | 48 | 22 |
5'' | 127 | 40 | 27 | 51 | 25 |
6'' | 152 | 46 | 31 | 57 | 26 |
8'' | 203 | 54 | 41 | 76 | 36 |
10'' | 254 | 65 | 50 | 90 | 44 |
12'' | 305 | 71 | 53 | 99 | 49 |
