注意事項
※ 參數表中所标注的尺寸存在一定的誤差和公差，請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重爲參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有産品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 産品照片均爲實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站内容，本公司有權追究其法律責任。

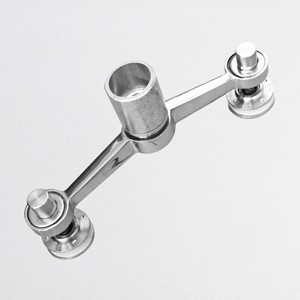

駁接爪兩爪180°
- 産品編号：904
- 規格尺寸：200mm-300mm
- 材質标準：SUS304/SUS316
- 産品标簽：
- 産品簡介：不鏽鋼駁接爪，又稱玻璃爪,在玻璃幕牆系統中駁接爪主要用來連接駁接頭與轉接件，并傳遞荷載作用到固定的支撐結構體系上，是連接玻璃幕牆的一個關鍵配件。
參數詳情
| Size | L | H | M | E | D | C | F | I | K |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 200 | 200 | 50 | 24 | 12 | 45 | 26 | 45 | 18 | 37 |
| 220 | 220 | 40 | 25 | 14 | 45 | 26 | 50 | 18 | 37 |
| 250 | 250 | 40 | 25 | 15 | 45 | 26 | 50 | 18 | 37 |
| 300 | 300 | 50 | 32 | 18 | 45 | 26 | 60 | 20 | 37 |
