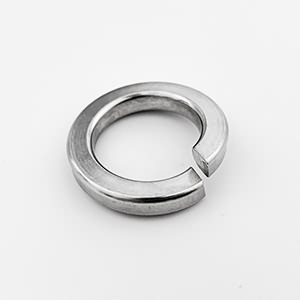

ばね座金DIN127
- 製品番号:574
- サイズ:M3-M30
- 材質:SUS304/SUS316
- 製品紹介:ばね座金DIN127は緩み止め効果と振動防止効果に優れています。ナットを締め付けると、スプリングワッシャーがナットに弾性力を與えてナットを押し付け、脫落しにくくします。
製品詳細
Size | ΦA | T | H | S |
---|---|---|---|---|
mm | mm | mm | mm | mm |
M3 | 3.2 | 0.8 | 1.2 | 1.3 |
M4 | 4.3 | 0.9 | 1.8 | 1.5 |
M5 | 5.3 | 1.2 | 2.4 | 1.8 |
M6 | 6.4 | 1.6 | 3.2 | 2.5 |
M8 | 8.4 | 2 | 4 | 3 |
M10 | 10.5 | 2.2 | 4.4 | 3.5 |
M12 | 12.5 | 2.5 | 5 | 4 |
M14 | 14.5 | 3 | 6 | 4.5 |
M16 | 16.5 | 3.5 | 7 | 5 |
M18 | 18.6 | 3.5 | 7 | 5 |
M20 | 20.6 | 4 | 8 | 6 |
M22 | 23 | 4 | 8 | 6 |
M24 | 25 | 5 | 10 | 7 |
M30 | 31 | 6 | 12 | 8 |
