ご注意

※ 表記寸法には多少の公差と誤差があります。ご了承下さい。

※ 使用荷重は參考値ですので、使用狀況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）

※ 予告なしに仕様を変更する場合がございます。ご了承下さい。

※ 寫真は當社の製品をはっきり現われますが、サイズによって仕様が多少の違いがあるかもしれません。

※ ウェブサイトの内容をコピーしないでください。

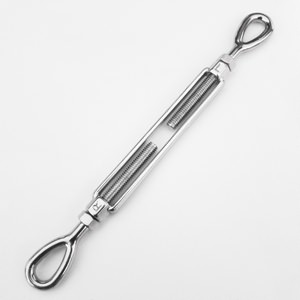

米式ターンバックルアイ＆アイ

製品番号：203
サイズ：1/4-2 3/4
材質：SUS304/SUS316
製品紹介：米式ターンバックルフォーク＆フォークはアメリカで広く使われています。両端をあまりチェンジしない場合でよく使います。

製品詳細

Size	A	J	K	M	N	BB	R	S	X	WLL	WT
inch	inch	inch	inch	inch	inch	inch	inch	inch	inch	lbs	lbs
1/4×4	.25	11.35	7.35	12.07	8.07	4.00	.78	.34	1.75	500	.32
5/16×4-1/2	.31	13.71	8.71	14.01	9.51	4.50	.94	.44	2.09	800	.47
3/8×6	.38	16.81	10.81	17.77	11.77	6.00	1.12	.53	2.52	1200	.76
1/2×6	.50	18.29	12.29	19.48	13.48	6.00	1.44	.72	3.23	2200	1.53
1/2×9	.50	24.29	15.29	25.48	16.48	9.00	1.44	.72	3.23	2200	1.71
1/2×12	.50	30.29	18.29	31.48	19.48	12.00	1.44	.72	3.23	2200	2.06
5/8×6	.63	19.74	13.74	21.28	15.28	6.00	1.75	.88	3.90	3500	2.35
5/8×9	.63	25.74	16.74	27.28	18.28	9.00	1.75	.88	3.90	3500	3.06
5/8×12	.63	31.74	19.74	33.28	21.28	12.00	1.75	.88	3.90	3500	3.78
3/4×6	.75	21.19	15.19	13.11	17.11	6.00	2.09	1.00	4.69	5200	4.00
3/4×9	.75	27.19	18.19	29.11	20.11	9.00	2.09	1.00	4.69	5200	4.75
3/4×12	.75	33.19	21.19	35.11	23.11	12.00	2.09	1.00	4.69	5200	5.36
3/4×18	.75	45.19	27.19	47.11	29.11	18.00	2.09	1.00	4.69	5200	7.00
7/8×12	.88	34.34	22.34	36.57	24.57	12.00	2.38	1.25	5.10	7200	8.00
7/8×18	.88	46.34	28.34	48.57	30.57	18.00	2.38	1.25	5.10	7200	9.75
1×6	1.00	24.34	18.34	26.89	20.89	6.00	3.00	1.44	6.36	10000	8.92
1×12	1.00	36.34	24.34	38.89	26.89	12.00	3.00	1.44	6.36	10000	11.20
1×18	1.00	48.34	30.34	50.89	32.89	18.00	3.00	1.44	6.36	10000	13.30
1×24	1.00	60.34	36.34	62.89	38.89	24.00	3.00	1.44	6.36	10000	17.00
1-1/4×12	1.25	38.82	26.82	42.05	30.05	12.00	3.56	1.81	7.72	15200	20.00
1-1/4×18	1.25	50.82	32.82	54.05	36.05	18.00	3.56	1.81	7.72	15200	24.18
1-1/4×24	1.25	62.82	38.82	66.05	42.05	24.00	3.56	1.81	7.72	15200	28.50
1-1/2×12	1.50	40.50	28.50	44.25	32.25	12.00	4.06	2.12	8.62	21400	28.99
1-1/2×18	1.50	52.50	34.50	56.25	38.25	18.00	4.06	2.12	8.62	21400	35.00
1-1/2×24	1.50	64.50	40.50	68.25	44.25	24.00	4.06	2.12	8.62	21400	39.18
1-3/4×18	1.75	55.38	37.38	59.78	41.78	18.00	4.62	2.38	10.00	28000	53.75
1-3/4×24	1.75	67.38	43.38	71.78	47.78	24.00	4.62	2.38	10.00	28000	60.68
2×24	2.00	72.62	48.62	77.95	53.95	24.00	5.75	2.69	13.09	37000	89.00
2-1/2×24	2.50	75.80	51.80	82.40	58.40	24.00	6.50	3.12	13.78	60000	150.00
2-3/4×24	2.75	77.88	53.88	85.50	61.50	24.00	7.00	3.25	15.22	75000	183.00
