※ 參數表中所标注的尺寸存在一定的誤差和公差,請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重爲參考值,會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出,我們需要收取相關的測試費用。
※ 極少數情況下,我司可能對現有産品模具或設計式樣進行更改,這些更改會及時公布在我們的網站上,請關注。
※ 産品照片均爲實物拍攝,但可能因規格不同,式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站内容,本公司有權追究其法律責任。

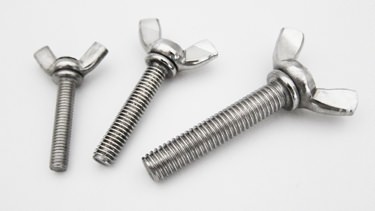

蝶型螺絲
- 産品編号:529
- 規格尺寸:M3-M10
- 材質标準:SUS304/SUS316
- 産品标簽:
- 産品簡介:不鏽鋼蝶型螺絲,采用冷镦蝶形螺母加螺杆鉚接成型,可手擰緊固,使用方便,廣泛應用于各行業
Size(M) | L | K | dk | D | H | W |
---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm |
M3 | 8-16 | 8.5 | 2.5 | 7 | 3.5 | 18 |
M4 | 8-35 | 9 | 1.5 | 7 | 4 | 19 |
M5 | 8-45 | 12 | 1.9 | 9 | 5 | 25 |
M6 | 8-55 | 16 | 1.9 | 11 | 6 | 31 |
M8 | 12-60 | 19 | 2.4 | 14 | 8 | 37 |
M10 | 18-50 | 24 | 4 | 18 | 10 | 49 |
