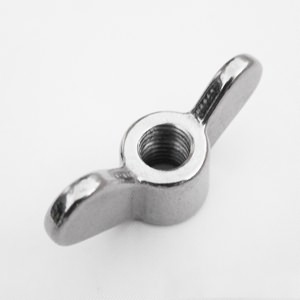

蝶形螺母
- 産品編号:504
- 規格尺寸:M4-M20
- 材質标準:SUS304/SUS316
- 産品标簽:
- 産品簡介:不鏽鋼蝶形螺母,可手擰連接,使用方便,廣泛應用于各行業
Size(D) | K | L | dk | M | B | ΦY | 單重 |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | kg |
M4 | 11 | 24 | 2 | 6 | 7 | 8 | 0.003 |
M5 | 15 | 28 | 3 | 7 | 8 | 10 | 0.006 |
M6 | 16 | 32 | 3.5 | 9 | 10 | 12 | 0.011 |
M8 | 18 | 40 | 4 | 12 | 11 | 14 | 0.081 |
M10 | 22 | 48 | 4.5 | 15 | 13.5 | 17.5 | 0.030 |
M12 | 26 | 58 | 5 | 18 | 16.5 | 21 | 0.055 |
M16 | 35 | 72 | 6.5 | 23 | 23.5 | 28 | 0.115 |
M20 | 41 | 84 | 7 | 23 | 25.5 | 33 | 0.151 |
