※ 參數表中所标注的尺寸存在一定的誤差和公差,請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重爲參考值,會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出,我們需要收取相關的測試費用。
※ 極少數情況下,我司可能對現有産品模具或設計式樣進行更改,這些更改會及時公布在我們的網站上,請關注。
※ 産品照片均爲實物拍攝,但可能因規格不同,式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站内容,本公司有權追究其法律責任。

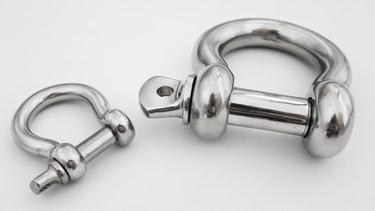

弓型卸扣
- 産品編号:304
- 規格尺寸:M4-M25
- 材質标準:SUS304/SUS316
- 産品标簽:
- 産品簡介:不鏽鋼日式弓型卸扣,采用鍛打工藝,具有很強的載重能力
Size(M) | C | H | W | F | D | 破斷拉力 | 單重 |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | kg | kg |
M4 | 4 | 16 | 8 | 12 | 8 | 500 | 0.010 |
M5 | 5 | 20 | 10 | 15 | 10 | 800 | 0.020 |
M6 | 6 | 24 | 12 | 18 | 12 | 1100 | 0.030 |
M8 | 8 | 32 | 16 | 24 | 16 | 2000 | 0.080 |
M10 | 10 | 40 | 20 | 30 | 20 | 3200 | 0.130 |
M12 | 12 | 48 | 24 | 36 | 24 | 4400 | 0.224 |
M14 | 14 | 56 | 28 | 42 | 28 | 5600 | 0.346 |
M16 | 16 | 64 | 32 | 48 | 32 | 8000 | 0.370 |
M20 | 20 | 80 | 40 | 60 | 40 | 10000 | 0.980 |
M22 | 22 | 88 | 44 | 66 | 44 | 15000 | 1.350 |
M25 | 25 | 100 | 51 | 75 | 50 | 20000 | 2.200 |
-
