※ 參數表中所标注的尺寸存在一定的誤差和公差,請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重爲參考值,會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出,我們需要收取相關的測試費用。
※ 極少數情況下,我司可能對現有産品模具或設計式樣進行更改,這些更改會及時公布在我們的網站上,請關注。
※ 産品照片均爲實物拍攝,但可能因規格不同,式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站内容,本公司有權追究其法律責任。

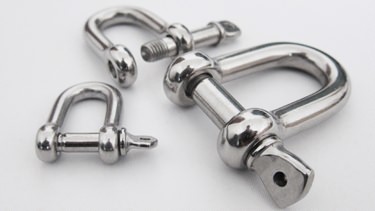

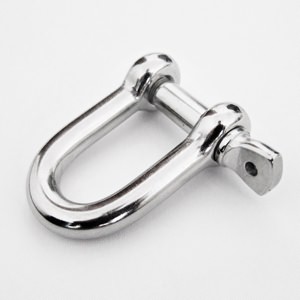

D型卸扣
- 産品編号:303
- 規格尺寸:M4-M32
- 材質标準:SUS304/SUS316
- 産品标簽:
- 産品簡介:不鏽鋼日式D型卸扣,采用鍛打工藝,具有很強的載重能力
Size(M) | C | H | W | D | 破斷拉力 | 單重 |
---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | kg | kg |
M4 | 4 | 15 | 8 | 8 | 500 | 0.008 |
M5 | 5 | 16 | 10 | 10 | 800 | 0.014 |
M6 | 6 | 21 | 12 | 12 | 1100 | 0.025 |
M8 | 8 | 28 | 16 | 16 | 2000 | 0.057 |
M10 | 10 | 33 | 20 | 20 | 3200 | 0.109 |
M12 | 12 | 41 | 24 | 24 | 4400 | 0.181 |
M14 | 13.5 | 50 | 28 | 28 | 5600 | 0.296 |
M16 | 16 | 58 | 32 | 32 | 8000 | 0.439 |
M20 | 19 | 61 | 37 | 40 | 10000 | 0.728 |
M22 | 21 | 77 | 44 | 44 | 15000 | 1.181 |
M25 | 24 | 87 | 51 | 50 | 20000 | 1.741 |
M28 | 28 | 100 | 59 | 56 | 25000 | 2.408 |
M30 | 30 | 102 | 62 | 60 | 28000 | 3.131 |
M32 | 31 | 114 | 64 | 64 | 32000 | 3.630 |
M38 | 37 | 135 | 83 | 76 |
- |
6.000 |
M42 | 41 | 142 | 88 | 85 |
- |
8.350 |
M50 | 49 | 150 | 106 | 100 | - | 13.300 |
-
