ご注意

※ 表記寸法には多少の公差と誤差があります。ご了承下さい。

※ 使用荷重は參考値ですので、使用狀況・環境によって変動します。また、試験データーがご入用の際は、別途ご請求ください。（実費）

※ 予告なしに仕様を変更する場合がございます。ご了承下さい。

※ 寫真は當社の製品をはっきり現われますが、サイズによって仕様が多少の違いがあるかもしれません。

※ ウェブサイトの内容をコピーしないでください。

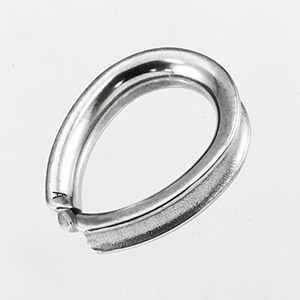

製品番号：141
サイズ：6mm-24mm
材質：SUS304/SUS316
製品紹介：A型シンブルは日本國(guó)内でよく使われています。精密鋳造成(chéng)型で、より高い荷重強度が提供できます。ワイヤーロープの直徑に合わせて対応するサイズを選択してください。

製品詳細

Rope(ΦA)	d	D	L
mm	mm	mm	mm
6	16	28	36
8	22	38	48
9	25	42	52
10	28	47	60
12	34	56	69
14	38	63	79
16	44	75	92
18	48	78	100
20	54	89	112
22	60	99	122
24	65	109	136
