※ 參數表中所标注的尺寸存在一定的誤差和公差,請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重爲參考值,會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出,我們需要收取相關的測試費用。
※ 極少數情況下,我司可能對現有産品模具或設計式樣進行更改,這些更改會及時公布在我們的網站上,請關注。
※ 産品照片均爲實物拍攝,但可能因規格不同,式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站内容,本公司有權追究其法律責任。

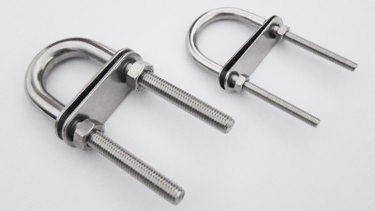

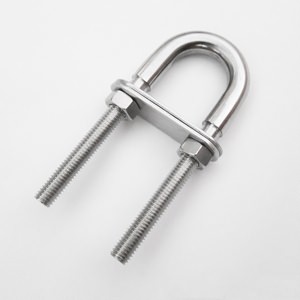

U型螺栓帶螺母墊片
- 産品編号:507
- 規格尺寸:M4-M12
- 材質标準:SUS304/SUS316
- 産品标簽:
- 産品簡介:不鏽鋼U型螺栓帶螺母墊片,一般用作遊艇配件,可栓繩索
Size | A | B | ΦC | L1 | L2 | 單重 |
---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | kg |
M4×62 | 30 | 30 | 6 | 25 | 37 | 0.030 |
M5×78 | 35 | 40 | 7 | 30 | 48 | 0.050 |
M6×90 | 35 | 45 | 8 | 35 | 55 | 0.070 |
M8×100 | 35 | 52 | 10 | 38 | 62 | 0.110 |
M8×120 | 45 | 62 | 10 | 47 | 73 | 0.140 |
M10×130 | 50 | 60 | 12 | 55 | 75 | 0.250 |
M12×150 | 60 | 65 | 14 | 65 | 85 | 0.400 |
