※ 參數表中所标注的尺寸存在一定的誤差和公差,請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重爲參考值,會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出,我們需要收取相關的測試費用。
※ 極少數情況下,我司可能對現有産品模具或設計式樣進行更改,這些更改會及時公布在我們的網站上,請關注。
※ 産品照片均爲實物拍攝,但可能因規格不同,式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站内容,本公司有權追究其法律責任。

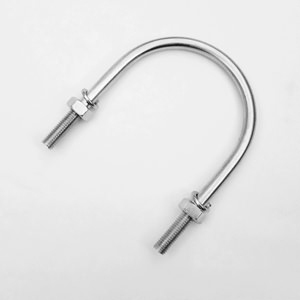

U型管夾
- 産品編号:509
- 規格尺寸:2001/2/8
- 材質标準:SUS304/SUS316
- 産品标簽:
- 産品簡介:不鏽鋼U型管夾,可用于固定管道及柱類物體,附帶螺母及彈簧墊圈
Size | TubeΦ | B | C | E | R | 單重 |
---|---|---|---|---|---|---|
inch | mm | mm | mm | mm | mm | kg |
1/2 | 22 | 43 | 28 | 17 | M6 | 0.023 |
3/4 | 28 | 50 | 34 | 19 | M6 | 0.026 |
1 | 35 | 62 | 41 | 24 | M6 | 0.031 |
1-1/4 | 43 | 71 | 49 | 24 | M6 | 0.034 |
1-1/2 | 49 | 80 | 57 | 26 | M8 | 0.072 |
2 | 62 | 91 | 70 | 26 | M8 | 0.082 |
2-1/2 | 75 | 117 | 85 | 35 | M10 | 0.161 |
3 | 90 | 130 | 100 | 35 | M10 | 0.178 |
4 | 117 | 155 | 127 | 35 | M10 | 0.210 |
5 | 144 | 186 | 154 | 40 | M10 | 0.248 |
6 | 171 | 213 | 181 | 40 | M10 | 0.282 |
8 | 222 | 264 | 232 | 40 | M10 | 0.347 |
